1.1             Прокладка маршрута

Наибольшую пользу данная функция приносит в программе управления транспортной логистикой.  Она играет ключевую роль в организации, автоматизации и оптимизации транспортных перевозок, существенно облегчает планирование доставки, позволяет оценить эффективность использования транспорта и оценить экономию затрат на транспорт.

Функция «Прокладка маршрута» предназначена для автоматической прокладки системой на карте TopPlan маршрутов по заданным пользователем точкам:

§           стартовой;

§           финишной;

§           промежуточных;

§           запрета,

с учётом отредактированных пользователем атрибутов перекрёстков.

Для прокладки маршрута с помощью данной функции необходимо:

1)       командой Режим | Прокладка маршрута контекстного меню Карты или кнопкой  панели инструментов Карты установить режим Прокладка маршрута. При этом открывается  диалоговое окно Прокладка маршрута (Рисунок 21).

Рисунок 21

2)       обозначить стартовую точку маршрута, для чего нажать кнопку   панели инструментов вкладки Точки маршрута, а затем наметить точку на карте одним из ниже перечисленных способов:

a)       указать точку непосредственно на карте:

-         установить курсор в точку на карте с которой будет начинаться маршрут;

-         нажать левую кнопку мыши;

b)       добавить точку по адресу:

-         с помощью кнопки  панели инструментов диалога Прокладка маршрута открыть  диалоговое окно Привязка объекта к карте по адресу (работа с подобным окном подробно описана в разделе 2.2);

-         в поле Улица ввести несколько букв из названия улицы;

-         указать номер дома, корпуса, выбрать из выпадающего списка тип проезда (ул., пл., пр. и т.д.);

-         при необходимости (например, при работе с  базой данных «Россия») в поле Регион ввести несколько букв из названия региона или населённого пункта (не обязательно первых);

-         нажать кнопку ОК;

На любом этапе ввода адреса точки маршрута можно выбрать строку, содержащую искомый адрес, из списка, отображаемого в информационном окне диалога Привязка объекта к карте по адресу.

c)       добавить адрес из таблицы:

-         одновременно с диалогом Прокладка маршрута открыть таблицу соответствующего информационного ресурса;

-         установить курсор на строку таблицы, содержащую информацию об организации;

-         «перетащить» строку таблицы в окно вкладки Точки маршрута окна Прокладка маршрута.

3)       нанести на Карту промежуточные точки маршрута:

-         нажать  кнопку  панели инструментов вкладки Точки маршрута;

-         наметить точки на карте одним из способов,  описанных в  п. 2) (а), b) или c)).

Кнопки  - Переместить вверх и Переместить вниз вкладки Прокладка маршрута предназначены для изменения очерёдности расположения промежуточных точек маршрута в списке окна вкладки Точки маршрута диалога Прокладка маршрута (а следовательно, указания очерёдности проезда по данным точкам).

 Очерёдность расположения промежуточных точек маршрута в списке окна вкладки Точки маршрута диалога Прокладка маршрута будет учитываться системой при прокладке маршрута только при установленном флажке Учитывать порядок промежуточных точек вкладки Параметры.

4)       нанести на Карту конечную точку маршрута:

-         нажать  кнопку  панели инструментов вкладки Точки маршрута;

-         наметить точку на Карте одним из способов, описанных в  п. 2) (а), b) или c)).

Обозначенные точки маршрута можно сохранить в файл:

-         кнопкой  панели инструментов диалога Прокладка маршрута вызвать диалог  ОС Windows «Сохранить как»;

-         ввести название создаваемого файла, содержащего информацию о точках маршрута (с расширением *. ptp, по умолчанию);

-         нажать кнопку Сохранить.

При прокладке очередного маршрута можно использовать информацию о точках из сохраненного ранее маршрутного файла:

-         кнопкой  панели инструментов диалога Прокладка маршрута вызвать диалог  ОС Windows «Открыть» (файл);

-         выбрать ранее сохраненный файл, содержащий информацию о точках маршрута;

-         нажать кнопку Открыть.

5)       если требуется проложить маршрут с учётом улиц или участков дорог по которым перекрыто движение, производится ремонт и т. д. и т. п., в TopPlan предусмотрена возможность нанесения на карту так называемых точек запрета движения (см. ниже) и функция Редактирование перекрёстка (раздел 2.11).

Для нанесения на карту точек запрета движения (или точек запрета) необходимо в диалоге Прокладка маршрута:

-         перейти на  вкладку Дорожная сеть;

-         наметить точки запрета на Карте одним из способов,  описанных в  п. 2) (указать точку непосредственно на карте, добавить точку по адресу или добавить адрес из таблицы, см выше).

Кнопка Зафиксировать вкладки Дорожная сеть устанавливает режим использования обозначенных точек запрета при работе с картой по умолчанию.



6)       вкладка Параметры служит для:

a)       задания режима Учитывать порядок промежуточных точек (см. п. 3);

При желании проложить маршрут с учётом порядка расположения промежуточных точек в окне вкладки Точки маршрута, установите флажок Учитывать порядок промежуточных точек вкладки Параметры.

b)       указания категории транспорта, для которого должен быть проложен данный маршрут.

В типовой версии TopPlan имеется возможность прокладки маршрута только для легкового транспорта (с учётом дорожных знаков или без). Версии TopPlan с возможностью прокладки маршрута для всевозможных видов транспорта:

-         легкового;

-         общественного;

-         грузового на базе легкового автомобиля;

-         грузового до 5 тонн;

-         грузового до 10 тонн;

-         грузового до 15 тонн;

-         грузового до 20 тонн;

-         грузового свыше 20 тонн

поставляется по специальному заказу.

c)       указания коэффициента «Стоимость за 1 км.» и активизации функции «Пересчитать» (одноимённой кнопкой вкладки). Результаты расчёта стоимости проложенного маршрута будут отображены в окне вкладки Результаты в строке Маршрут (см. п. 7).

7)       после того, как будут определены все точки прокладываемого маршрута и (при необходимости) отредактированы перекрёстки (см. раздел 2.11) следует нажать кнопку  Проложить окна Прокладка маршрута. На карте отобразиться маршрут движения, а в информационном окне вкладки Результаты диалога Прокладка маршрута – описание маршрута, содержащее:

-         общую длину маршрута и его стоимость (в зависимости от указанного пользователем коэффициента «Стоимость за 1 км.», см. п. 6, п\п с).);

-         названия точек маршрута (Старт, Финиш и т. д.);

-         список улиц, по которым проложен маршрут, с указанием километража участков улиц включённых в него .

Для сворачивания списков улиц в окне вкладки Результаты служит кнопка Свернуть узлы.

Для прокладки маршрута из любой точки Санкт-Петербурга в любую точку Ленинградской области система TopPlan должна быть укомплектована объединенной картой Санкт-Петербург - Ленинградская область.

При выходе из режима Прокладка маршрута линия (-ии) и точки проложенного маршрута остаются на карте.

Для одновременного удаления всех составляющих проложенного маршрута служит команда контекстного меню карты Удалить объекты.

Для удаления с карты линии (-ий) маршрута, его отдельных точек, а также отмены изменений, внесённых при редактировании перекрёстков, необходимо:

§          установить режим Прокладка маршрута;

§          в открывающемся при этом окне Прокладка маршрута перейти на вкладку Точки маршрута и нажать кнопку Очистить (для удаления всех точек) или Удалить (для удаления одной выбранной промежуточной точки маршрута) вкладки;

§          перейти на вкладку Дорожная сеть и нажать кнопку Удалить для удаления  одной (выбранной из списка) точки запрета. Для одновременного удаления  всех точек запрета и (или) изменений в атрибутах перекрёстков, выбрать из раскрываемого списка Очистить соответствующую команду.

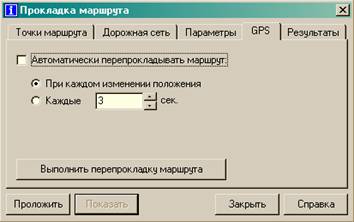

8)       Вкладка GPS окна Прокладка маршрута (Рисунок 22) используется при работе информационно-справочной системы Топ·План в режиме  GPS-слежения (см. раздел  9) для задания режимов автоматической перепрокладки маршрута или для вызова процедуры перепрокладки маршрута с помощью кнопки "Выполнить перепрокладку маршрута".



Если объект GPS-слежения отклонится от  проложенного на карте маршрута, пользователю предоставляется возможность оперативно перепроложить маршрут с помощью кнопки Выполнить перепрокладку маршрута вкладки GPS. Маршрут будет перепроложен таким образом, что за стартовую точку вновь пролагаемого маршрута будет принята текущая точка траектории объекта GPS-слежения.  А за финишную - конечная точка проложенного ранее маршрута. При перепрокладке маршрута системой будут учтены все ещё не пройденные объектом промежуточные точки  первоначального маршрута.

Пользователь может задать следующие режимы автоматической перепрокладки маршрута:

1.        при каждом изменении положения объекта;

2.        через определённый интервал времени,

установив соответствующие переключатели вкладки GPS.



При установленном переключателе Каждые временной интервал перепрокладки маршрута (в секундах), предлагаемый системой по умолчанию, пользователь может изменить по своему желанию (в диапазоне от 1 до 60 секунд).

Рисунок 22

Теперь процесс организации грузовых перевозок, управление доставкой и пр. становятся еще проще. Гибкие настройки упрощают автоматизацию управления перевозками.

1.2             Редактирование перекрёстка

Для редактирования перекрёстка необходимо:

1)       в режиме Прокладка маршрута выбрать вкладку Дорожная сеть диалога Прокладка маршрута;

2)       навести указатель мыши на центр  выбранного для редактирования перекрёстка и щелчком левой клавиши мыши открыть окно Редактирование перекрёстка, содержащее:

-         раскрываемый список Категория автомобиля;

-         схематичное изображение редактируемого перекрёстка;

-         3 кнопки: По умолчанию, ОК, Отмена (Рисунок 23)



Рисунок 23

3)       произвести редактирование перекрёстка для всех категорий автотранспорта (по умолчанию) или выбрать из раскрываемого списка Категория автомобиля категорию автотранспорта, для которого будет производиться редактирование.

 При выборе категории транспортного средства с атрибутом "с учётом дорожных знаков", прокладка маршрута будет произведена с учётом всех  ограничений дорожного движения, содержащихся в описании карты и внесённых пользователем. При выборе категории транспортного средства с атрибутом "без учётом дорожных знаков",  прокладка маршрута будет произведена только с учётом  точек запрета обозначенных пользователем  на карте (т. е. без учёта ограничений содержащихся в описании карты и внесённых пользователем при редактировании перекрёстков).

Все это сделано для того, чтобы помочь Вам в оптимизации транспортной логистики. Благодаря возможности вносить самим изменения, Вы можете усовершенствовать систему управления перевозками, экспедирования, создавать свою программу грузоперевозок и полностью автоматизировать транспортную  логистику.



4)       щелчком левой клавишей мыши на ромбе линии, схематично обозначающей одну из дорог формирующих перекрёсток (пересекающейся, ветвящейся или примыкающей), выбрать въезд на перекрёсток (Рисунок 24). Отсутствие ромба на линии (-ях) редактируемого перекрёстка означает, что въезд на перекрёсток по данной дороге ЗАПРЕЩЁН.

5)       отредактировать перекрёсток:

щелчком левой клавиши мыши на светофорах изменить их цвет с красного (запрещающего проезд в данном направлении выбранной категории автотранспорта) на зелёный  (разрешающий проезд в выбранном направлении) и наоборот  (т. е. определить точки запрета редактируемого перекрёстка для выбранной категории автотранспорта).

6)       при необходимости отредактировать перекрёсток для автотранспорта другой (выбранной из раскрываемого списка ) категории.

 Если при редактировании перекрёстка проезд в заданном направлении автотранспорту одной категории будет разрешён, а другой запрещён, на редактируемой схеме перекрёстка будут отображены два светофора красного и зелёного цвета (Рисунок 25).



Для отмены всех изменений, внесённых при редактировании перекрёстка нажмите кнопку По умолчанию.

7)       по завершении редактирования перекрёстка нажать кнопку «ОК».

При этом отредактированный перекрёсток будет обозначен на карте значком:

                Таким образом, логистика транспортных перевозок становится еще более удобным инструментом в Ваших руках.

Рисунок 24

Рисунок 25

1.3             Статус-карта

Для быстрого определения местоположения фрагмента карты (отображённого в окне «Карта») и поиска требуемого участка карты служит функция «Статус-карта». Статус-карта – удобная надстройка для наглядной оценки оптимизации автомобильной перевозки грузов.

Вызов функции производится кнопкой  панели инструментов карты или командой Статус-карта контекстного меню карты.

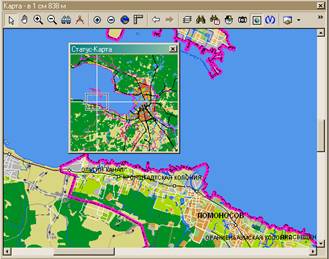

Статус-карта (Рисунок 26) - небольшое окно, в котором карта выбранной базы данных отображается полностью. Отличительная особенность окна «Статус-карта» - наличие прямоугольного визира. Ограниченный контуром визира фрагмент статус-карты отображается в окне «Карта».

Рисунок 26. Статус-карта

Для отображения в окне «Карта» другого фрагмента необходимо установить курсор в требуемую точку статус-карты и нажать левую кнопку мыши или просто «перетащить» визир, удерживая левую кнопку мыши.

При изменении размера окна «Карта» соотношения сторон визира и  окна «Карта» остаются равными.

При установке или изменении масштаба карты автоматически изменяется и размер визира.

1.4             Состав карты

Все нижеописанное можно отнести ко всем нашим картам – Москва, Санкт-Петербург и пр. Программа транспортной логистики имеет больший набор карт, чем остальные версии.

Все объекты, изображенные на карте, можно разбить на однородные группы. Например, группы Реки и каналы, Улицы и набережные, Памятники, Железнодорожные вокзалы и другие. Группу таких однородных объектов назовем «слой карты». Все слои карты делятся на группы. Например, группа ландшафтных слоев, группа тематических слоев.

Ландшафтные слои отображают рельеф местности и не связаны с каталогами. Все остальные слои являются разделами тематического каталога.

Можно сделать видимыми адресные точки и все организации базы данных без разделения на рубрики. Для выбора видимых слоев карты служит диалог Настройка слоев карты (Рисунок 27).

Для вызова на экран диалога выполните команду Состав карты контекстного меню Карты, нажмите кнопку  панели инструментов карты или воспользуйтесь клавишами Ctrl+L.

Список слоев карты представлен в виде таблицы из двух колонок:

§          в левой колонке находятся названия слоев карты (ландшафтных и тематических, адресные точки и все объекты базы);

§          правая колонка служит для пометки видимых слоев карты. Установите флажок Видимый против тех слоев карты, которые вы хотели бы видеть на экране.

Рисунок 27. Выбор видимых слоев карты

 Если во время работы с картой пользователь выведет на карту хотя бы один объект слоя (например, успешно выполнит функцию «Поиск адреса»), этот слой («Номера домов») будет определён как «Видимый», то есть соответствующий флажок в правой колонке диалога «Настройка слоев карты» будет установлен автоматически. В этом случае, для того чтобы вывести на карту все объекты данного слоя, необходимо сбросить, а затем вновь установить флажок «Видимый» и нажать кнопку ОК диалога.

Для возвращения карты в исходное состояние нажмите кнопку Исходная карта в диалоге Настройка слоев карты.

 При первом открытии диалога Настройка слоев карты квадратики в колонке Видимые белого цвета. После того, как вы поменяете состояние слоя (видимый сделаете невидимым или наоборот), цвет квадратика изменится на зеленый. Это свойство поможет вам следить за теми изменениями, которые вы внесли в состав карты.

Простота и удобство работы с картой обусловлены тем, что карты нашего производства (в отличии от «1с транспортная логистика»), поэтому новые возможности и пожелания пользователей реализуются максимально быстро. А на нашем сайте Вы можете скачать обновления и патчи.
